Objet Connex1

マルチマテリアル
3Dプリンタ

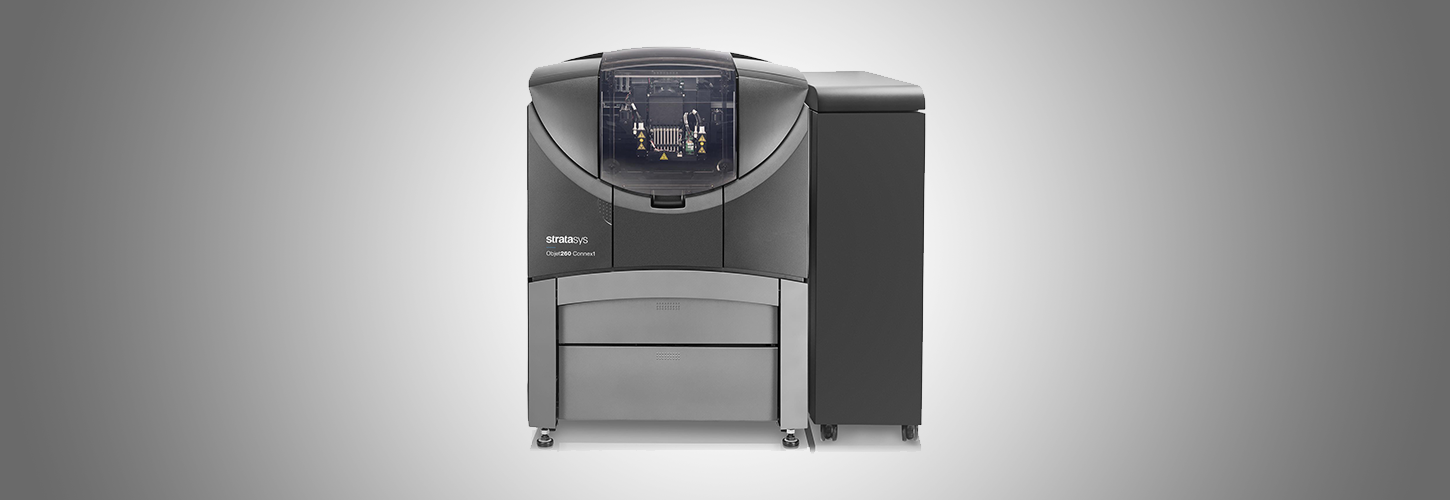

Objet Connex1 シリーズ

ストラタシス Objet Connex1 シリーズは、トリプルジェッティング・テクノロジーを搭載したPolyJet方式のマルチマテリアル3Dプリンタです。外付けの材料キャビネットに最大3種類の異なる材料(例えばゴムライク樹脂、透明樹脂、硬質樹脂など)をセットすることにより、組み立てる必要のないアセンブリモデルや、異なる材料の部品を一度に造形することが可能です。このため樹脂交換の頻度が格段に少なくなりプロセスの大幅な時間短縮を実現します。

最大3 種類の異なる材料の部品を一度に造形

異なる材料で造形する必要がある部品も一度に造形することが可能になりました。

材料交換の頻度が大幅に減少

使用頻度の高い材料を3種類装着することにより材料交換の時間が大幅に削減できます。

異なるモデル材を組み合わせたアセンブリモデル

Objet Connex1 シリーズは、最大3 機種のモデル材を組み合わせたアセンブリモデルを造形することができます。

豊富なモデル材に対応

汎用硬質材料、透明材料、ゴムライク材料、ポリプロピレンライク材料、耐熱材料など用途に合わせた多様な材料が選択できます。

サポート除去が容易なSUP706B Support 対応

造形後のサポート除去を容易にするために開発されたサポート材(SUP706B Support)対応によりポストプロセスを軽減します。

  • Objet260 Connex1 仕様
  • Objet500 Connex1 仕様
  • 材料

Objet260 Connex1 の主な仕様

造形方式 ポリジェット方式(UV硬化アクリル系樹脂)
積層ピッチ Z軸 16μm(HQモード)/ 30μm(HSモード/DMモード)
造形解像度 (X)600dpi x (Y)600dpi x (Z)1600dpi
モデル材料 透明樹脂:VeroClear(透明)、RGD720(透明)
硬質樹脂:VeroWhitePlus(白)、VeroBlackPlus(黒)、VeroBlue(青)、VeroGray(グレイ)
PPライク樹脂:Durus(白)、Rigur( 白)
耐熱樹脂:RGD525(白)
ゴムライク樹脂:TangoPlus(半透明)、TangoBlackPlus(黒)、TangoBlack(黒)、TangoGray(グレイ)
ゴムライク樹脂:Agilus30Clear(半透明)、Agilus30Black(黒)、Agilus30White(白)
サポート材料 SUP705 Support (ジェル状サポート)
SUP706B Support (ジェル状サポート)
造形サイズ (X)255mm x (Y)252mm x (Z)200mm
ヘッド 8ユニット
本体寸法/重量 (W)870mm x (D)735mm x (H)1200mm / 264Kg
材料キャビネット寸法/重量 (W)330mm x (D)640mm x (H)1170mm / 76Kg
電源(消費電力) AC100V~240V , 50/60Hz , 15A , 単相
制御ソフトウエア ObjetStudio (自動トレイ配置・スライスデータ作成)、GrabCAD Print
樹脂カートリッジ モデル樹脂(3.6Kg) x 6 , サポート樹脂(3.6Kg) x 2
オプション UPS・WaterJet (サポート除去装置)・サーバーPC

Objet500 Connex1 の主な仕様

造形方式 ポリジェット方式(UV硬化アクリル系樹脂)
積層ピッチ Z軸 16μm(HQモード)/ 30μm(HSモード/DMモード)
造形解像度 (X)600dpi x (Y)600dpi x (Z)1600dpi
モデル材料 透明樹脂:VeroClear(透明)、RGD720(透明)
硬質樹脂:VeroWhitePlus(白)、VeroBlackPlus(黒)、VeroBlue(青)、VeroGray(グレイ)
PPライク樹脂:Durus(白)、Rigur( 白)
耐熱樹脂:RGD525(白)
ゴムライク樹脂:TangoPlus(半透明)、TangoBlackPlus(黒)、TangoBlack(黒)、TangoGray(グレイ)
ゴムライク樹脂:Agilus30(半透明)、Agilus30 Black(黒)、Agilus30 White(白)
サポート材料 SUP705(ジェル状フォトポリマーサポート材)
SUP706B( ジェル状フォトポリマーサポート材)
造形サイズ (X)490mm x (Y)390mm x (Z)200mm
ヘッド 8ユニット
本体寸法/重量 (W)1400mm x (D)1100mm x (H)1260mm / 430Kg
材料キャビネット寸法/重量 (W)330mm x (D)640mm x (H)1170mm / 76Kg
電源(消費電力) AC100V~240V , 50/60Hz , 15A , 単相
制御ソフトウエア ObjetStudio (自動トレイ配置・スライスデータ作成)、GrabCAD Print
樹脂カートリッジ モデル樹脂(3.6Kg) x 6 , サポート樹脂(3.6Kg) x 2
オプション UPS・WaterJet (サポート除去装置)・サーバーPC

Connex3 シリーズ 専用材料

Objet Connex1は、 汎用的な硬質材料から、透明、ゴムライク、PPライク、耐熱、生体適合性などのモデル材を選択できるので幅広い試作を効率よく行うことができます。

Vero シリーズ

様々な色を取り揃えた4種類の硬質不透明材料を使用できます。Veroシリーズの材料はどれも、優れた寸法安定性および細部にこだわった視覚化が特長

velo_white001

velo_gray001

● Vero White Plus (RGD835)  ホワイト
● Vero Black Plus (RGD875) ブラック
● Vero Gray (RGD860)  グレイ
● Vero Blue (RGD840) ブルー

クリアー

ほぼ無色の材料で、汎用の細かいディテールを持つのモデル製作とPMMAのような透明熱可塑性プラスチックの外 観のシミュレーションなどに適した優れた寸法安定性が特長

material-verocler

rgd720-001

● Vero Clear(RGD810) 透明
● RGD720 黄色透明

PP(ポリプロピレン)ライク

PPライク材料(Durus、Rigur)は、高温耐性と強度は、ポリプロピレンで製造される部品の形状、適合性、機能試験に理想的です。:スナップフィット用途に使用

endur_001durus_white001

● Rigur(RGD450) ホワイト
● Durus(RGD430)  ホワイト

Agilus30 シリーズ ゴムライク

Agilus30は優れた耐引裂性を持ち、繰返し曲げや曲げに耐えることができる光硬化樹脂です。 ラピッドプロトタイピングとデザイン検証に理想的な素材で、ゴム製品の外観、感触、機能をシミュレートします。

● Agilus30 Clear (FLX935) 半透明
● Agilus30 Black (FLX985) ブラック
● Agilus30 White (FLX945) ホワイト

Tangoシリーズ ゴムライク

Tangoシリーズは、黒、灰色、半透明の3つの色で伸びの異なるレベルでゴムをシミュレートします。 ショアA値の範囲については、タンゴと硬質材料を組み合わせたデジタルマテリアルで設定します。滑り止めや柔らかい面の必要なアプリケーションの範囲に適したゴム状材料です。

tango_black001

tango_plus001

● Tango Plus  (FLX930) 黄色半透明
● Tango Black Plus (FLX980) ブラック
● Tango Gray (FLX950) グレイ
● Tango Black (FLX973) ブラック

耐熱

高度な機能テスト、熱い空気と水の流れ、静的用途や展示用モデルに最適です。

RGD525

● RGD525 ホワイト
