デジタルマテリアル マルチカラー
3Dプリンタ

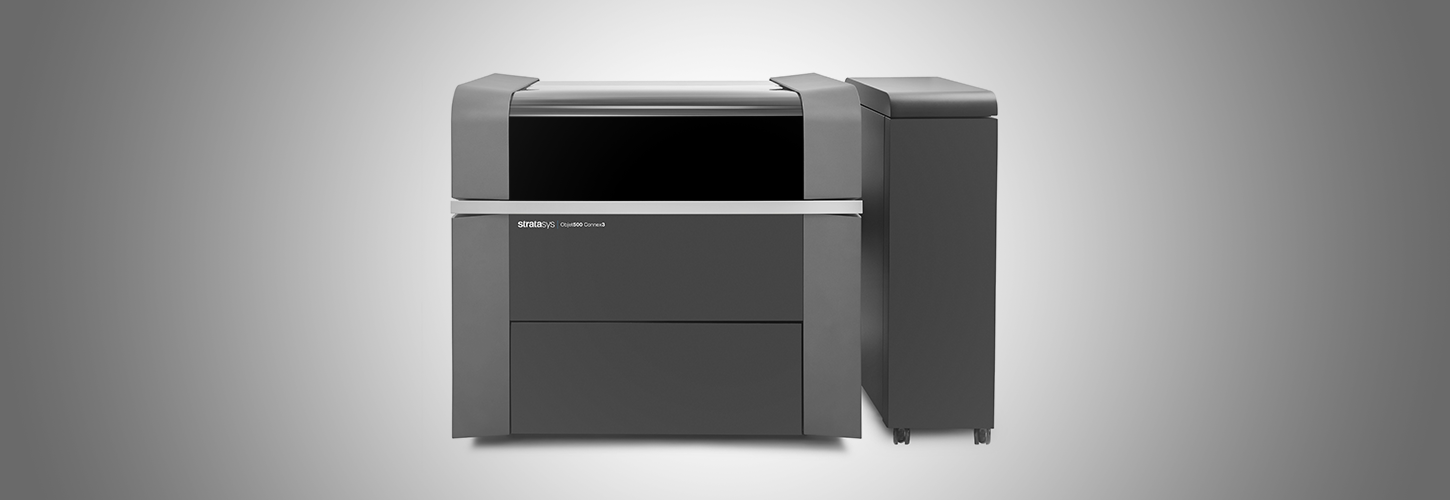

Objet Connex3 シリーズ

Objet Connex3は、3種類のカラー専用モデル材(シアン、マゼンタ、イエロー) をミックスして46色の鮮やかなカラーの造形が再現できまるPolyjet方式 の3Dプリンタです。また、カラーのモデル材とゴムライク、透明、白、黒のモデル材をミックスすると、硬さや透明度やトーンの調整が可能です。1000種類以上の材質と色彩を表現することで最終製品に近いデザインや機能性確認などの試作に最適です。



最大46 色のカラー造形

3 種類のカラー材料(シアン、マゼンタ、イエロー)を使用して、最大46色のカラー造形が可能になりました。

材料交換の頻度が大幅に減少

使用頻度の高い材料を3種類装着することにより材料交換の時間が大幅に削減できます。

透明度、色調、柔らかさをシミュレーション

透明材料、カラー材料、ゴムライク材料をミックスして透明度や色調、柔らかさの異なるモデルを造形することができます。

豊富なモデル材に対応

カラー材料、汎用硬質材料、透明材料、ゴムライク材料、ポリプロピレンライク材料、耐熱材料など用途に合わせた多様な材料が選択できます。

サポート除去が容易なSUP706 Support 対応

造形後のサポート除去を容易にするために開発されたサポート材(SUP706 Support)対応によりポストプロセスを軽減します。

  • Objet500 Connex3 仕様
  • Objet350 Connex3 仕様
  • Objet260 Connex3 仕様
  • 材料

Objet500 Connex3 の主な仕様

造形方式 ポリジェット方式(UV硬化アクリル系樹脂)
積層ピッチ Z軸 16μm(HQモード)/ 30μm(HSモード/DMモード)
造形解像度 (X)600dpi(42μm) x (Y)600dpi(42μm) x (Z)1600dpi(16μm)
モデル材料 カラー樹脂:VeroCyan(シアン)、VeroMagenta(マゼンタ)、VeroYellow(イエロー)
透明樹脂:VeroClear(透明)、RGD720(透明)
硬質樹脂:VeroWhitePlus(白)、VeroBlackPlus(黒)、VeroBlue(青)、VeroGray(グレイ)
PPライク樹脂:Durus(白)、Rigur( 白)
耐熱樹脂:RGD525(白)
ゴムライク樹脂:TangoPlus(半透明)、TangoBlackPlus(黒)、TangoBlack(黒)、TangoGray(グレイ)
ゴムライク樹脂:Agilus30Clear(半透明)、Agilus30Black(黒)、Agilus30White(白)
ABS ライク樹脂:RGD515+RGD531(アイボリー)、RGD515+535(緑)
サポート材料 SUP705(ジェル状フォトポリマーサポート材)
SUP706B( ジェル状フォトポリマーサポート材)
造形サイズ (X)490mm x (Y)390mm x (Z)200mm
ヘッド 8ユニット
本体寸法/重量 (W)1400mm x (D)1100mm x (H)1260mm / 430Kg
材料キャビネット寸法/重量 (W)330mm x (D)640mm x (H)1170mm / 76Kg
電源(消費電力) AC100V~240V , 50/60Hz , 15A , 単相
制御ソフトウエア ObjetStudio (自動トレイ配置・スライスデータ作成)、GrabCAD Print
樹脂カートリッジ モデル樹脂(3.6Kg) x 6 , サポート樹脂(3.6Kg) x 2
オプション UPS・WaterJet (サポート除去装置)・サーバーPC

Objet350 Connex3 の主な仕様

造形方式 ポリジェット方式(UV硬化アクリル系樹脂)
積層ピッチ Z軸 16μm(HQモード)/ 30μm(HSモード/DMモード)
造形解像度 (X)600dpi(42μm) x (Y)600dpi(42μm) x (Z)1600dpi(16μm)
モデル材料 カラー樹脂:VeroCyan(シアン)、VeroMagenta(マゼンタ)、VeroYellow(イエロー)
透明樹脂:VeroClear(透明)、RGD720(透明)
硬質樹脂:VeroWhitePlus(白)、VeroBlackPlus(黒)、VeroBlue(青)、VeroGray(グレイ)
PPライク樹脂:Durus(白)、Rigur( 白)
耐熱樹脂:RGD525(白)
ゴムライク樹脂:TangoPlus(半透明)、TangoBlackPlus(黒)、TangoBlack(黒)、TangoGray(グレイ)
ゴムライク樹脂:Agilus30Clear(半透明)、Agilus30Black(黒)、Agilus30White(白)
ABS ライク樹脂:RGD515+RGD531(アイボリー)、RGD515+535(緑)
サポート材料 SUP705 Support (ジェル状サポート)
SUP706B Support (ジェル状サポート)
造形サイズ (X)342mm x (Y)342mm x (Z)200mm
ヘッド 8ユニット
本体寸法/重量 (W)1400mm x (D)1100mm x (H)1260mm / 430Kg
材料キャビネット寸法/重量 (W)330mm x (D)640mm x (H)1170mm / 76Kg
電源(消費電力) AC100V~240V , 50/60Hz , 15A , 単相
制御ソフトウエア ObjetStudio (自動トレイ配置・スライスデータ作成)、GrabCAD Print
樹脂カートリッジ モデル樹脂(3.6Kg) x 6 , サポート樹脂(3.6Kg) x 2
オプション UPS・WaterJet (サポート除去装置)・サーバーPC

Objet260 Connex3 の主な仕様

造形方式 ポリジェット方式(UV硬化アクリル系樹脂)
積層ピッチ Z軸 16μm(HQモード)/ 30μm(HSモード/DMモード)
造形解像度 (X)600dpi x (Y)600dpi x (Z)1600dpi
モデル材料 カラー樹脂:VeroCyan(シアン)、VeroMagenta(マゼンタ)、VeroYellow(イエロー)
透明樹脂:VeroClear(透明)、RGD720(透明)
硬質樹脂:VeroWhitePlus(白)、VeroBlackPlus(黒)、VeroBlue(青)、VeroGray(グレイ)
PPライク樹脂:Durus(白)、Rigur( 白)
耐熱樹脂:RGD525(白)
ゴムライク樹脂:TangoPlus(半透明)、TangoBlackPlus(黒)、TangoBlack(黒)、TangoGray(グレイ)
ゴムライク樹脂:Agilus30Clear(半透明)、Agilus30Black(黒)、Agilus30White(白)
ABS ライク樹脂:RGD515+RGD531(アイボリー)、RGD515+535(緑)
サポート材料 SUP705 Support (ジェル状サポート)
SUP706B Support (ジェル状サポート)
造形サイズ (X)255mm x (Y)252mm x (Z)200mm
ヘッド 8ユニット
本体寸法/重量 (W)870mm x (D)735mm x (H)1200mm / 264Kg
材料キャビネット寸法/重量 (W)330mm x (D)640mm x (H)1170mm / 76Kg
電源(消費電力) AC100V~240V , 50/60Hz , 15A , 単相
制御ソフトウエア ObjetStudio (自動トレイ配置・スライスデータ作成)、GrabCAD Print
樹脂カートリッジ モデル樹脂(3.6Kg) x 6 , サポート樹脂(3.6Kg) x 2
オプション UPS・WaterJet (サポート除去装置)・サーバーPC

Connex3 シリーズ 専用材料

Objet Connex3は、 90 種類以上ものデジタル材料を含む 100 種類以上の材料の中からゴムライク、硬質、不透明、透明、ABSライクを選択でき、さまざまな機械的・物理的特性をシミュレートすることができます。 基本の材料は次の通りです。

Vero Color

詳細な透明部品のフィットテストやフォームテスト、PMMA などの透明な熱可塑性プラスチックのシミュレーションを行うための透明材料です。

● Vero Cyan (RGD841) シアン
● Vero Magenta (RGD851) マゼンタ
● Vero Yellow (RGD836) イエロー

Vero シリーズ

様々な色を取り揃えた4種類の硬質不透明材料を使用できます。Veroシリーズの材料はどれも、優れた寸法安定性および細部にこだわった視覚化が特長

velo_white001

velo_gray001

● Vero White Plus (RGD835)  ホワイト
● Vero Black Plus (RGD875) ブラック
● Vero Gray (RGD860)  グレイ
● Vero Blue (RGD840) ブルー

クリアー

ほぼ無色の材料で、汎用の細かいディテールを持つのモデル製作とPMMAのような透明熱可塑性プラスチックの外 観のシミュレーションなどに適した優れた寸法安定性が特長

material-verocler

rgd720-001

● Vero Clear(RGD810) 透明
● RGD720 黄色透明

PP(ポリプロピレン)ライク

PPライク材料(Durus、Rigur)は、高温耐性と強度は、ポリプロピレンで製造される部品の形状、適合性、機能試験に理想的です。:スナップフィット用途に使用

endur_001durus_white001

● Rigur(RGD450) ホワイト
● Durus(RGD430)  ホワイト

Agilus30 シリーズ ゴムライク

Agilus30は優れた耐引裂性を持ち、繰返し曲げや曲げに耐えることができる光硬化樹脂です。 ラピッドプロトタイピングとデザイン検証に理想的な素材で、ゴム製品の外観、感触、機能をシミュレートします。

● Agilus30   (FLX935) 半透明
● Agilus30 Black (FLX985) ブラック

Tangoシリーズ ゴムライク

Tangoシリーズは、黒、灰色、半透明の3つの色で伸びの異なるレベルでゴムをシミュレートします。 ショアA値の範囲については、タンゴと硬質材料を組み合わせたデジタルマテリアルで設定します。滑り止めや柔らかい面の必要なアプリケーションの範囲に適したゴム状材料です。

tango_black001

tango_plus001

● Tango Plus  (FLX930) 黄色半透明
● Tango Black Plus (FLX980) ブラック
● Tango Gray (FLX950) グレイ
● Tango Black (FLX973) ブラック

耐熱

高度な機能テスト、熱い空気と水の流れ、静的用途や展示用モデルに最適です。

RGD525

● RGD525 ホワイト

ABSライク樹脂

デジタル ABS (RGD515 と RGD535 から製造した RGD5160-DM)は、高温耐性を靭性と組み合わせて、100種類以上のABS エンジニアリングプラスチックをシミュレートします。デジタル ABS2 は、これらの特性と一致しており、1.2 mm (.047 インチ)より薄い壁に、優れた剛性と靭性を実現します。

material-rdg5160-dm

● RDG515+RDG535  グリーン
● RDG515+RDG531  アイボリー
