大型デジタルマテリアル3D プリンタ

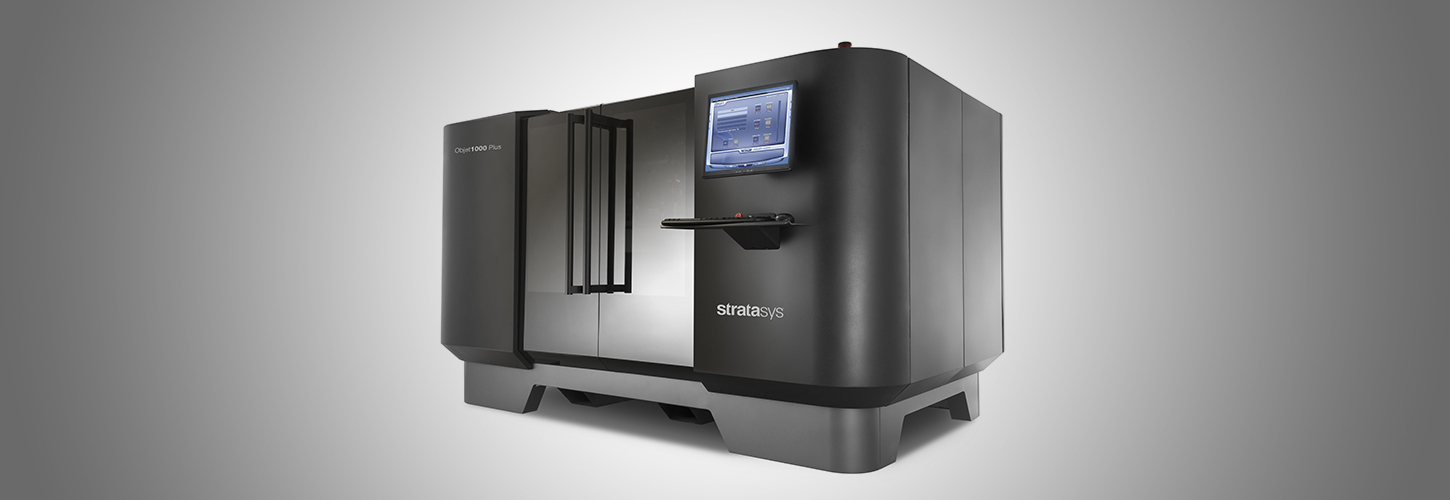

Objet 1000 Plus

Objet 1000 Plus は、業務用サイズのモデルや実物大のプロトタイプを高精度で作成することを実現したワイドレンジ3D プリンタです。1 回の造形で1000 x 800 x 500(mm)の大型モデルが作成できるので、CAD データの分割や造形後の接着などのプロセスが軽減し造形モデルの強度も向上します。Connex テクノロジーにより物性の違う2 種類の材料を組み合わせた100 種類以上のデジタルマテリアルを選択できます。



ポリプロピレンライク樹脂に対応

新たに、耐久性があり柔軟なスナップフィット用途に理想的な材料であるポリプロピレンライク樹脂(Rigur)を使用できるようになり、より幅広い用途に対応できるようになりました。

超大型ビルドトレイ

大型のモデルや実物大のプロトタイプを分割することなく造形できる超大型のビルドトレイ(1000 x 800 x 500 mm)により、1回での造形で素早く正確にプロトタイプを製作することができます。

168時間の長期自動稼働

Objet1000 Plus は、168時間にわたる自動稼動が可能で、自動車、防衛、航空宇宙、コンシューマーグッズ、家電、産業機械製造などの業界で大型モデルの高精細な造形に最適です。

物性シミュレーションが可能

Objet Connex シリーズの3Dプリンタと同様のデジタルマテリアル機能を搭載しており広範囲の物性シミュレーションが可能です。

Objet 1000 Plus 専用モデル材料

効果的かつ効率的なプロトタイピング技術に基づくObjet1000 Plus は、PolyJet 3Dプリントの高精度と、実績のあるConnexのマルチマテリアルビルド能力を兼ね備えています。Connex技術は、ABSプラスチックをシミュレートしたものも含め、100種類以上の材料オプションを提供しています。単一のモデルで最大14種類の材料を使って造形し、最終製品と同じ外見と手触りを持つプロトタイプを製作できます。

  • 仕様
  • 材料

Objet1000 Plus の主な仕様

造形方式 ポリジェット方式(UV硬化アクリル系樹脂)
積層ピッチ Z軸 16μm(HQモード)/ 34μm(HSモード/DMモード)
造形解像度 (X)300dpi x (Y)300dpi x (Z)1600dpi
モデル材料 透明樹脂:VeroClear(透明)
硬質樹脂:VeroWhitePlus(白)、VeroBlackPlus(黒)、VeroBlue(青)、VeroGray(グレイ)
PP ライク樹脂:Rigur (白)
ゴムライク樹脂:TangoPlus(半透明)、TangoBlackPlus(黒)
ABS ライク樹脂:RGD515+RGD531(アイボリー)、RGD515+535(緑)
サポート材料 SUP705 Support (ジェル状サポート)
SUP706B( ジェル状フォトポリマーサポート材)
造形サイズ (X)1000mm x (Y)800mm x (Z)500mm
ヘッド 8ユニット (モデル材用 x4 , サポート材用 x4)
本体寸法/重量 (W)2868mm x (D)2102mm x (H)1960mm / 2200Kg
電源(消費電力) AC230V , 50/60Hz , 8A , 単相
制御ソフトウエア ObjetStudio for Objet1000 Plus (自動トレイ配置・スライスデータ作成)
樹脂カートリッジ モデル樹脂(18Kg) x 4 , サポート樹脂(18Kg) x 2
オプション UPS・WaterJet (サポート除去装置)・サーバーPC
その他 トレイ最大積載量135Kg、面積当たりの床耐荷重750Kg/㎡以上

Objet 1000 Plus 専用材料

Vero シリーズ 硬質樹脂

様々な色を取り揃えた4種類の硬質不透明材料を使用できます。Veroシリーズの材料はどれも、優れた寸法安定性および細部にこだわった視覚化が特長

velo_white001

velo_gray001

● Vero White Plus ( RGD835)  ホワイト
● Vero Black Plus (RGD875) ブラック

● Vero Gray (RGD860)  グレイ
● Vero Blue (RGD840) ブルー

クリアー 樹脂

ほぼ無色の材料で、汎用の細かいディテールを持つのモデル製作とPMMAのような透明熱可塑性プラスチックの外 観のシミュレーションなどに適した優れた寸法安定性が特長

material-verocler

● Vero Clear (RGD810) 透明

PP(ポリプロピレン)ライク樹脂

PPライク材料(Durus、Rigur):スナップフィット用途に使用

endur_001

● Rigur (RGD450) ホワイト

Tangoシリーズ ゴムライク樹脂

滑り止めグリップやオーバーモールドのシミュレーションに適しています。

tango_black001

tango_plus001

● Tango Plus  (FLX930) 黄色半透明
● Tango Black Plus (FLX980) ブラック

ABSライク樹脂

DMモードの樹脂の組み合わせは100種類以上

material-rdg5160-dm

● RDG515+RDG535  グリーン
● RDG515+RDG531  アイボリー
